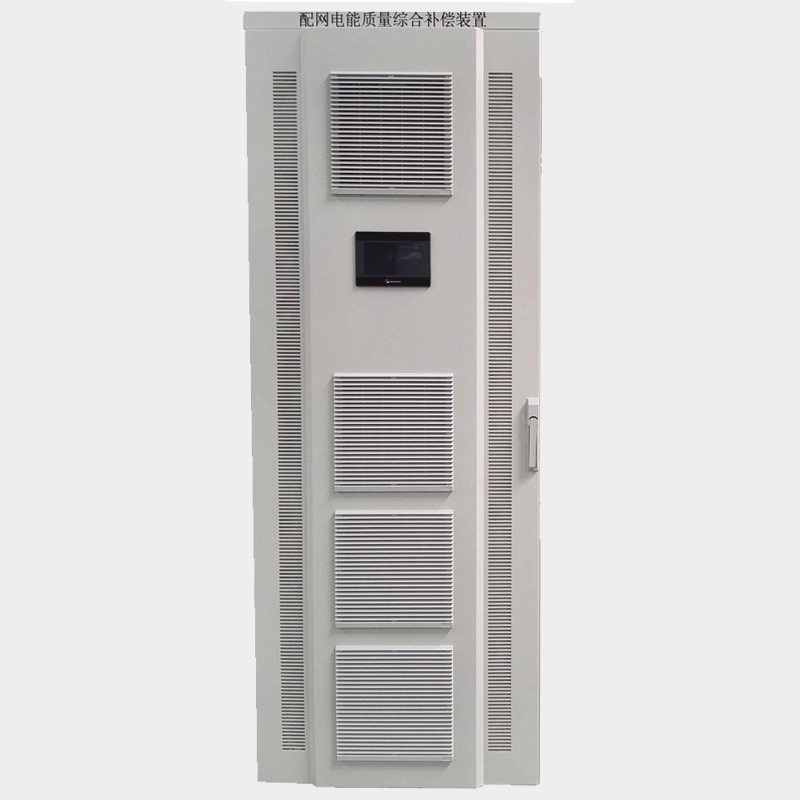

配网电能质量综合补偿器

配网电能质量综合补偿器

（1）产品概述：
    本产品是以IGBT为核心器件的有源补偿器，提取400V侧电流电压信号，经控制器计算，将电流分解为正序、负序、零序电流，并检测出各次高次谐波电流，由零序分流器将零线中的零序电流流回火线，由负序补偿器产生与负序电流、各次高次谐波电流大小相等、方向相反的电流注入火线抵消负序、高次谐波电流，达到解决三相不平衡、消除高次谐波、功率因数达到0.95以上，降低损耗20%。

（2） 功能特点：
    通过本装置解决三相不平衡，使三相电流、三相电压不平衡率≤10%。消除零序电流，使零序电流流入变压器≤2A。功率因数补偿，感性、容性负荷、感性容性转换负荷均可线性补偿，使功率因数≥0.95。消除高次谐波，19次及以下各次高次谐波符合国标要求。响应时间≤5ms。可维持电网电压，增强电网稳定性；抑制电压波动和闪变。提高变压器利用率至95%。该设备可通过通讯终端，实时监测设备的电压、电流、有功、无功、功率因数、设备运行状态等信息，可实现整机开机和故障复位。

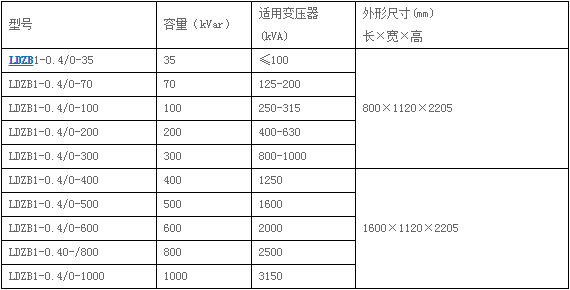

（3） 产品型号

（4） 技术参数
